AMD Zen 4 Ryzen 7000 사양, 출시일 창, 벤치마크 등

AMD의 Zen 4 Ryzen 7000 시리즈 "Raphael" 프로세서의 출시가 가까워지고 있으며 최근 개발로 인해 이를 회사에 중요한 릴리스로 만들었습니다. AMD의 이전 세대 Ryzen 5000 프로세서는 한때 불가능하다고 여겨졌던 일을 달성했습니다. 모든 면 에서 인텔의 Rocket Lake 를 능가하는 최고의 게임용 CPU 목록의 1위를 차지하는 등 모든 CPU 벤치마크 에서 이 칩이 Intel의 최고를 제쳤 습니다.

그러나 그때 Alder Lake 가 일어났습니다. Intel의 새로운 하이브리드 x86 아키텍처는 크고 강력한 코어와 작은 효율 코어가 혼합되어 있어 성능의 모든 측면에서 회사를 선두로 이끌었으며 전력 소비 부문의 눈에 띄는 결함을 줄이는 데 도움이 되었습니다. 그러나 아마도 가장 중요한 것은 Alder Lake가 특히 게이머 국가 역할을 하는 미드레인지에서 인텔의 새로운 가격 책정 방식으로 전면적인 가격 전쟁을 시작했다는 것입니다.

그러나 AMD는 가만히 있지 않고 Ryzen 7000 칩은 이제 성능 리더십을 위한 경쟁을 다음 단계로 끌어올리기 위한 출발점에 서 있습니다. AMD 는 최근 게임 데모에서 놀라운 5.5GHz를 기록하고 Intel의 주력 Core i9-12900K보다 31% 더 짧은 시간에 Blender 렌더링을 완료하는 16코어 Ryzen 7000 프로세서를 시연했습니다.

AMD는 최종 칩이 최대 5.5GHz 이상의 부스트 클럭과 함께 제공되며 새로운 통합 Radeon RDNA 2 그래픽 엔진과 같은 새로운 기술이 탑재되고 AVX-512 기반 AI 명령을 지원한다고 말했습니다. 우리는 또한 5nm Zen 4 Ryzen 7000 'Raphael' 프로세서와 AM5 소켓이 있는 마더보드의 새로운 물결에 대한 많은 새로운 세부 정보를 배웠습니다. AMD는 또한 최근 애널리스트 데이에서 표준 데스크탑 PC 칩이 올해 출시될 뿐만 아니라 회사가 연말까지 3D V-Cache 모델도 출시할 것이라고 확인했습니다.



Intel은 Raptor Lake 프로세서를 시작 블록으로 삼아 AMD의 Ryzen 7000이 올해 말에 출시될 때 치열한 경쟁을 벌이게 될 것입니다. 우리는 공식 및 비공식 출처에서 우리가 알고 있는 모든 정보를 이 기사에 모았습니다. 우리는 더 많은 것을 알게 되면 기사를 업데이트할 것이지만, 지금까지 우리가 알고 있는 것은 여기까지입니다.



• 코드네임 라파엘
• TSMC 5nm 프로세스에서 최대 16개의 코어 및 32개의 스레드(컴퓨팅 다이에 사용되는 N5)
• (최대) >5.5GHz 부스트
• 6nm I/O 다이, DDR5 메모리 컨트롤러, PCIe 5.0 인터페이스
• DDR5 전용(DDR4 지원 없음)
• RDNA 2 통합 GPU(IOD에 있음)
• Zen 4 아키텍처는 8~10%의 IPC 이득을 가집니다.
• 단일 스레드 작업에서 >15% 이득, >35% 전체 성능 이득(다중 스레드 워크로드), >25% 와트당 성능 이득
• AM5 소켓 LGA 1718, AM4 쿨러와 하위 호환 가능
• 600 시리즈 칩셋: X670E Extreme, X670 및 B650 마더보드
• 최대 170W TDP, 230W 피크 전력
• 코어당 최대 125% 더 많은 메모리 대역폭
• AVX-512 지원
• 올해 출시될 3D V-Cache Zen 4 모델

AMD는 첫 번째 Zen 4 제품인 데스크톱 PC용 Ryzen 7000 시리즈(코드명 Raphael)의 공식 출시 기간을 2022년 가을로 설정했습니다. 미국의 경우 가을은 9월 22일에 시작하여 12월 22일에 끝나며, 이는 연말까지 Ryzen 7000을 볼 수 있음을 의미합니다. AMD는 이미 주력 프로세서인 16코어 32스레드 Ryzen 프로세서를 시연했으며 회사가 전통을 따른다면 최고급 제품을 먼저 출시할 것으로 예상합니다. 회사는 출시 당시 Ryzen 7000의 최대 코어 수가 16코어 32스레드임을 확인했습니다.

현수막에 날짜가 새겨진 명백한 브리핑 사진과 함께 9월 15일 출시에 대한 보고서도 나왔습니다 . 또한 DigiTimes에는 AMD가 9월 중순 출시 날짜를 설정 했다고 보고하는 자체 독립 소스 가 있는 것으로 보입니다. 이것이 출시 날짜일 수 있지만 가을이 오기 1주일 전에 출시된다는 점은 주목할 만하며 우리는 공급업체가 지정된 창의 끝 부분에 출시되기 전보다 늦게 출시하는 데 더 익숙합니다. 즉, AMD가 일찍 출시된다면 이미 확립된 추세를 거스르게 될 것입니다. 또한 지난 몇 주 동안 Ryzen 7000 벤치마크 누출이 심화되어 칩이 시장에 더 가까워지고 있음을 알렸습니다.

Ryzen 7000 칩은 회사가 CPU 로드맵 을 제공하고 데스크탑 및 노트북 시장 에 이를 제공함에 따라 Zen 4 여정의 첫 번째 단계를 표시할 것 입니다. AMD는 또한 데이터 센터 CPU 로드맵 을 위해 Zen 4 아키텍처를 사용할 것 입니다.



이것은 일반적으로 주어진 칩 제품군에 대한 전체 사양 테이블이 있는 곳입니다. 그러나 실제 최종 제품에 대해 AMD로부터 여전히 배울 것이 많습니다. AMD는 아직 개별 Ryzen 7000 SKU에 대한 구체적인 사양을 발표하지 않았습니다. 우리는 몇 가지 이름을 알고 있습니다. AMD 자체가 Ryzen 9 7950X, Ryzen 9 7900X, Ryzen 7 7700X 및 Ryzen 5 7600X를 공개 제품 라이브러리에 게시했습니다 . 이 목록은 세부 정보를 제공하지 않지만 최소한 동일한 명명 규칙을 사용하는 이전 세대 Ryzen 모델을 기반으로 새 제품군이 어떻게 보일지에 대한 일반적인 아이디어를 제공합니다. 또한 초기 라인업에서 Ryzen 3 또는 Athlon 칩의 흔적을 볼 수 없습니다.

그러나 우리는 칩이 16코어 32스레드라는 것과 같이 전체 사양에 대해 많이 알고 있습니다.AMD는 또한 게임 중 모든 코어에서 최대 5.5GHz에 도달하는 16코어 칩을 시연했습니다. 이는 오버클러킹 없이 표준 280mm AIO 쿨러를 사용하는 것입니다. 사실, 회사는 칩이 '>5.5GHz'를 특징으로 한다고 말합니다. 이는 더 높은 부스트 ​​클럭 속도를 볼 수 있음을 의미합니다. Ryzen 7000이 여전히 Precision Boost 2 를 제공하여 항상 가능한 최대 부스트 주파수를 노출 한다는 AMD의 확인을 제외하고 는 Zen 4 클럭 주파수에 대한 더 많은 정보가 없습니다. 우리는 Intel의 Raptor Lake가 5.8GHz, 그리고 아마도 더 높을 것이라는 것을 알고 있습니다. 모든 사양이 확인된 것은 아니지만  Ryzen 7000 대 Raptor Lake

사양이 어떻게 될 것인지는 다음과 같습니다 .



Ryzen 7000 대 랩터 레이크



	AMD 젠 4 라이젠 7000	인텔 랩터 레이크
출시일: 루머	9월 15일	10월 중순~하순
노드 / 디자인	TSMC 5nm 컴퓨팅 다이, 6nm I/O 다이	인텔 7 - 모놀리식 다이
코어/스레드	최대 16코어/32스레드	최대 8P + 16E | 24 코어 / 32 스레드
피크 클럭	5.5GHz 이상	5.8 관찰 / 6.0 소문
TDP / PBP / MTP	170W / 230W	125W / 241W
메모리	DDR5 전용(DDR4 지원 없음)	DDR4-3200 / DDR5-5200(5600)
PCIe	PCIe 5.0 - 24레인	PCIe 5.0 x16, PCIe 4.0 x4(SSD)
제도법	?	?

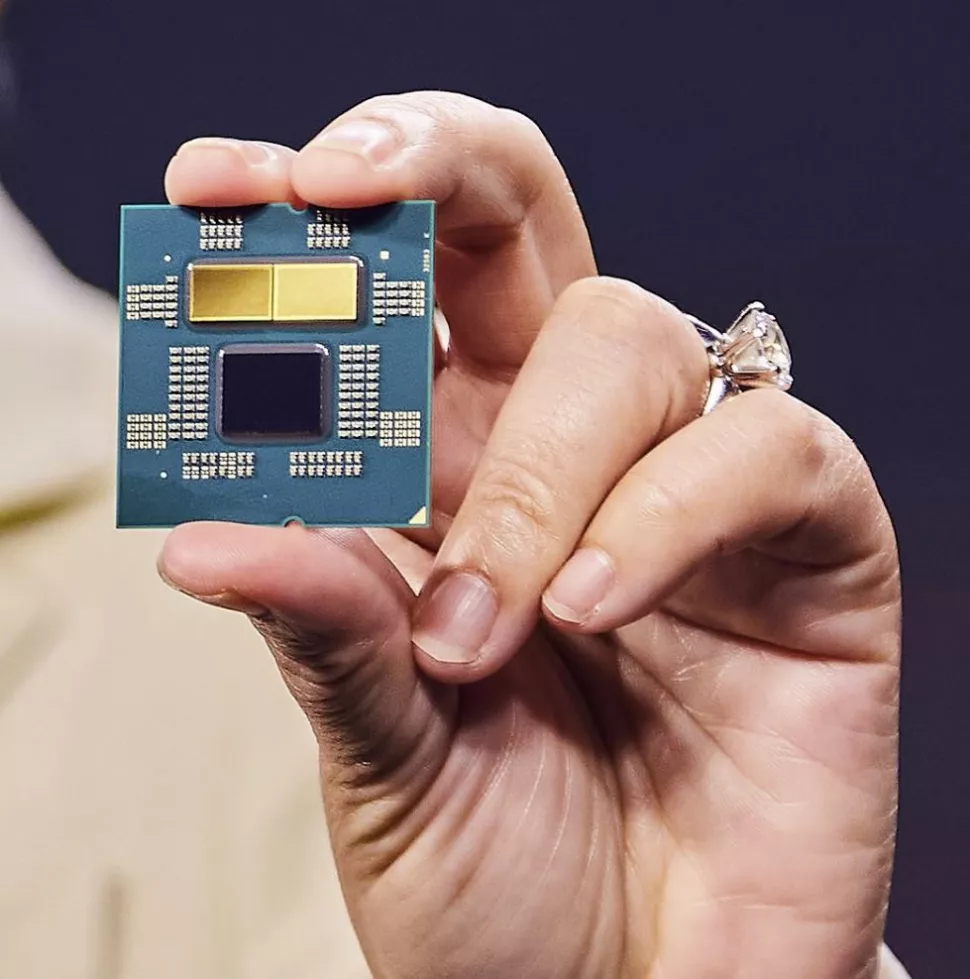

AMD는 표준 Ryzen 7000 칩의 블록 다이어그램을 공유했으며 우리는 회사의 Computex 기조 연설에서 베어 Ryzen 7000 칩을 근접 촬영했습니다. 이 칩에는 각각 8개의 코어를 자랑하는 2개의 금색 5nm 코어 칩렛이 있습니다. AMD는 이것이 TSMC의 고성능 5nm 공정 기술(N5 가능성이 높음)의 최적화된 버전을 기반으로 하며 이전 Ryzen 코어 칩렛에서 본 것보다 훨씬 더 가깝게 배치되어 있다고 말합니다. 또한 두 개의 코어 칩렛 사이에 심으로 보이는 것이 두 개의 다이 상단에서 균일한 표면을 유지하는 것으로 보입니다. 이 가까운 방향은 두 칩 사이의 일부 유형의 고급 패키징 상호 연결 때문일 수도 있습니다.

우리는 또한 각 CCD의 상단 주위에 명확한 윤곽을 볼 수 있지만 이것이 새로운 금속화 기술에서 나온 것인지 확실하지 않습니다. 우리는 금색이 TIM 접착력을 향상시키고 열 임피던스를 낮추면서 산화를 방지하는 Au 코팅을 포함하는 BSM(Backside Metallization) 때문이라는 것을 알고 있습니다. 또한 커패시터를 위한 꽤 많은 빈 공간이 있는데, 이는 흥미롭고 향후 더 무거운 디자인을 암시할 수 있습니다.

새로운 I/O 다이는 6nm 프로세스를 사용하고 AMD에 꼭 필요한 추가 기능인 RDNA 2 그래픽 엔진과 함께 PCIe 5.0 및 DDR5 메모리 컨트롤러를 수용합니다. 새로운 6nm I/O 다이는 또한 AMD의 Ryzen 6000 에서 가져온 기능을 기반으로 하는 저전력 아키텍처를 가지고 있습니다.칩, 그래서 그것은 강화된 저전력 관리 기능과 저전력 상태의 확장된 팔레트를 가지고 있습니다. AMD는 이 칩이 현재 Ryzen 5000보다 적은 20W를 소비하며 Ryzen 7000에서 볼 수 있는 대부분의 전력 절감 효과를 제공할 것이라고 말합니다.

놀랍게도 새로운 I/O 다이는 이전 세대 12nm I/O 다이. 그러나 6nm 다이가 GlobalFoundries의 12nm 다이보다 훨씬 더 밀도가 높기 때문에 트랜지스터가 훨씬 더 많기 때문에 통합 GPU가 트랜지스터 예산의 상당 부분을 소비했다고 가정하는 것이 안전합니다(일부 온보드 iGPU 캐시 때문일 수 있음) . 6nm 다이는 AMD가 Ryzen 5000 칩에 사용했던 성숙한 12nm I/O 다이보다 훨씬 더 비쌀 것이기 때문에 대형 6nm I/O 다이는 필연적으로 칩 비용에 추가될 것입니다.

AMD는 Ryzen 7000 시리즈 칩 이 올해 회사의 3D V-Cache로 무장한 모델과 함께 제공될 것임을 공식적으로 확인했으며 , 컴퓨팅 코어 위에 L3 칩렛을 융합하는 혁신적인 3D 스택 SRAM 기술을 통해 놀라운 L3 캐시 용량을 가능하게 합니다. 우리는 이 기술이 Ryzen 7 5800X3D 에 총 96MB의 L3 캐시를 제공하여 업계 최고의 게임 성능을 제공하는 것을 보았습니다. 메모리 제조업체 TeamGroup은 최근 보도 자료에서 Raphael-X 프로세서 를 언급했습니다. AMD는 3D V-Cache Ryzen 7000 칩의 공식 이름으로 'Raphael-X'를 공개하지 않았지만 Milan-X 와 동일한 명명 규칙을 따릅니다.동일한 기술을 가진 서버 칩. 이것은 TeamGroup 측의 실수일 가능성이 있지만 이것이 소비자용 Zen 4 3D V-Cache 칩의 코드명이 될 것이라는 추측이 강력합니다.

AMD는 메모리 주파수를 공개하지 않았지만 AMD의 테스트 노트에는 DDR5-6000 CL30을 실행하는 16코어 칩에 대한 벤치마크가 포함되어 있으며 회사는 검증 테스트에서 이미 DDR5-6400에 도달했다고 밝혔습니다. 이것이 스톡 주파수인지 XMP/오버클럭 값인지 확실하지 않습니다(AMD는 벤치마크에 XMP 프로필을 사용하는 경향이 있습니다). AMD는 최근 에 메모리 컨트롤러가 멀리서도 인상적으로 들리도록 하는 탁월한 DDR5 오버클럭 가능성과 새로운 AMD EXPO(오버클럭을 위한 확장 프로파일) 가 있을 것으로 기대한다고 선전했습니다.기술은 인텔의 XMP 브랜딩에 대한 대안처럼 보입니다. 간단히 말해서, AMD는 원클릭 메모리 오버클럭을 가능하게 하기 위해 다이얼인 메모리 주파수, 타이밍 및 전압으로 사전 정의된 메모리 프로파일을 지원합니다. 새로 출원된 특허는 사전 검증된 EXPO 프로필 속도를 능가하는 더 많은 동적 접근 방식을 제공 할 예정인 자동 메모리 오버클러킹 기능 에 대해서도 지적합니다.

Ryzen 7000 칩은 소켓에서 직접 최대 24개의 PCIe 5.0 인터페이스 레인을 지원합니다(자세한 내용은 마더보드 섹션 참조). AMD는 Phison, Micron 및 Crucial과 함께 PCIe 5.0 SSD 에코시스템을 활성화하기 위해 분주합니다. Crucial과 Micron은 AM5 마더보드가 시장에 출시되면 시장에 첫 PCIe 5.0 SSD를 출시할 예정입니다. 또한 타사 SSD의 집합체도 Phison의 E26 PCIe 5.0 SSD 컨트롤러를 사용하므로 더 빠른 드라이브의 광범위한 가용성을 곧 보게 될 것입니다. 이는 Zen 4 Ryzen 7000 시스템에 유용할 것입니다. AMD는 PCIe 5.0 SSD를 사용하여 순차 읽기 워크로드에서 60%의 성능 향상을 주장합니다.

광고



Phison은 최대 12GB/s의 읽기 처리량을 달성하는 E26 SSD를 보여주는 최근 데모를 통해 이를 뒷받침했습니다 (자세한 결과는 해당 링크 참조). PCIe 5.0의 순차 성능 잠재력은 게임 로딩 시간을 약 1초로 줄이기 위해 읽기 처리량에 크게 의존하기 때문에 Microsoft의 DirectStorage 에 매우 좋습니다. AMD는 또한 Ryzen 7000이 동일한 API를 기반으로 구축된 DirectStorage의 약간 조정된 버전인 스마트 액세스 스토리지(SAS)를 지원할 것이라고 말했습니다. 여기에서 AMD의 PCIe 5.0 SSD 활성화 에 대한 자세한 정보를 볼 수 있습니다 .

보안 측면에서 AMD의 Ryzen 6000 'Rembrandt' 프로세서는 Microsoft의 Pluton 에 대한 지원과 함께 도착하여 물리적 공격과 암호화 키 도난을 방지하는 동시에 펌웨어 공격으로부터 보호하는 데 도움이 되는 보다 강력한 보안을 가능하게 합니다. Pluton은 원래 Xbox 및 AMD의 EPYC 데이터 센터 프로세서에서 데뷔했으며 AMD 보안 프로세서 및 메모리 가드와 같은 AMD의 다른 보안 기능을 보완합니다. AMD는 Pluton이 Ryzen 7000에 존재하는지 공식적으로 확인하지 않았지만 예상됩니다. Lenovo의 Ryzen 6000 기반 노트북은 최근 비 Windows 운영 체제에 대한 지원이 잠긴 상태로 출시되었습니다.Pluton 칩을 통해 하지만 이는 독점 구현인 것으로 보이며 이는 Ryzen 7000 소매 장치와 유사하지 않을 것임을 의미합니다. Ryzen 7000 프로세서 에는 신경망용 VNNI 및 추론용 BFLOAT16과 같은 기능에 사용할 수 있는 AVX-512 명령 지원을

통해 AI 가속을 위한 확장된 명령이 함께 제공 됩니다. Intel의 Alder 및 Raptor Lake 칩 은 하이브리드 아키텍처로 인해 AVX-512 기능을 비활성화 했기 때문에 이상하게도 불리한 위치에 놓였습니다. 소프트웨어 공급업체는 이미 새로운 기능을 준비하고 있습니다. 벤치마킹 및 모니터링 도구 AIDA64는 최근 Zen 4 프로세서가 탑재된 AVX-512에 대한 지원을 추가했습니다 .



AMD ZEN 4 RYZEN 7000 통합 그래픽 IGPU

모든 Ryzen 7000 칩은 어떤 형태의 그래픽을 지원하므로 현재로서는 Intel의 F 시리즈 와 같은 그래픽이 없는 옵션이 없을 것으로 보입니다 . RDNA 2 엔진은 IOD(I/O Die)에 상주하며 DisplayPort 2 및 HDMI 2.1 포트를 포함하여 최대 4개의 디스플레이 출력을 지원하며 Ryzen 7000에는 Ryzen 6000과 동일한 비디오(VCN) 및 디스플레이(DCN) 엔진이 있습니다. 'Rembrandt' 프로세서. 모든 Ryzen 7000 칩에 내장된 iGPU가 있지만 회사는 여전히 더 강력한 iGPU가 포함된 Zen 4 APU를 출시할 것입니다. 회사는 또한 iGPU 간에 그래픽 작업을 이동할 수 있는 Smart Shift ECO 기술을 가져올 것입니다. 데스크탑 PC용 Ryzen 7000 모델에 전력을 절약하기 위한 개별 GPU가 있습니다.

AMD는 RDNA 2 그래픽이 디스플레이를 '밝힐 수 있도록' 설계되어 의미 있는 게임 성능을 기대해서는 안 된다고 경고하면서 통합 그래픽 엔진에 대한 기대를 낮추려고 노력했습니다. AMD는 모든 SKU가 공개되지 않은 동일한 수의 CU를 가질 것이라고 밝혔습니다. IOD 구성은 모든 모델에서 동일할 것입니다. 따라서 Ryzen 7000 칩당 2~4개의 CU를 보고 있다고 가정하는 것이 안전합니다.

위안이 된다면, 다이에도 상주하는 DDR5 컨트롤러에 대한 iGPU의 근접성은 메인 메모리에서 충분한 대역폭을 제공해야 합니다. 그러나 그래픽 엔진의 코어 수를 정확히 알기 위해서는 기다려야 하지만 최근 벤치마크 제출 에서 이 iGPU가 1,000~2,000MHz 사이에서 실행되는 것을 확인했습니다.. 예상되는 낮은 성능에도 불구하고 통합 RDNA 2 엔진은 개별 GPU가 대부분의 시스템에서 드문 OEM 시장에서 AMD의 주요 약점 중 하나를 해결하는 데 도움이 될 것입니다. 또한 기본 디스플레이 출력이 필요한 경우 문제 해결에 도움이 됩니다.



AMD ZEN 4 RYZEN 7000 벤치마크 및 ZEN 4 IPC



프로세서가 시장에 출시될 때 벤치마크 결과가 타사 벤치마크 데이터베이스에 게시되는 경향이 있습니다. 그러나 AMD에서 제공하지 않은 Zen 4 Ryzen 7000 프로세서 목록의 두 가지 인스턴스만 보았습니다.

최신 Zen 4 벤치마크는 Basemark 데이터베이스 에서 제공 되며 Gigabyte X670 Aorus Master 마더보드 및 Nvidia RTX A4000 그래픽 카드와 함께 6코어 Ryzen 7000 칩, 부품 번호 100-000000593-20_Y로 구성됩니다. Ryzen 7000 칩은 4.4GHz에서 실행되었지만 이것이 최종 구성인지 아니면 엔지니어링 샘플인지 확실하지 않습니다. 아래 포함된 트윗에서 이 벤치마크 결과를 유사한 6코어 Zen 3 모델과 비교한 것을 볼 수 있습니다.



여기에서 우리는 16코어 Ryzen 9 5950X에 비해 6코어 Ryzen 7000이 전반적으로 약 10% 향상되는 것을 볼 수 있지만 이 합성 벤치마크는 그다지 일반적이지 않으므로 실제 게임에 대해 너무 많이 알려주지 않습니다. 성능.

이전 에는 BOINC 플랫폼의 MilkyWay@Home 프로젝트에 두 개의 Ryzen 7000이 제출되었습니다 . 제출물은 성능에 대해 많은 것을 알려주지 않지만 Ryzen 7 5800X를 대체할 Ryzen 7 7800X를 나타내는 100-000000666-21_N 코드명을 노출 합니다 . 다른 코드명 100-000000665-21_N은 Ryzen 9 5950X를 대체할 Ryzen 9 7950X일 가능성이 있는 16코어 모델과 일치 합니다.

현재로서는 대부분의 Zen 4 Ryzen 7000 벤치마크가 AMD에서 제공되며 모든 공급업체 제공 벤치마크와 마찬가지로 이러한 결과에 주의해서 접근해야 합니다. 이 칩은 사전 생산 모델이므로 성능이 변경될 수 있으며 테스트 조건은 AMD 칩에 유리할 수 있습니다.



Computex 2022 기조연설 에서 AMD CEO Lisa Su는 Ghostwire: Tokyo 게임을 실행하는 16코어 시제품 Ryzen 7000 칩을 시연했습니다. 세 번째 이미지에서 볼 수 있듯이 칩은 놀라운 5.52GHz로 최고였으며 AMD는 이후 테스트 중에 이 부스트가 여러 코어에서 발생했음을 분명히 했습니다. 5.5GHz 피크는 현재 데스크탑 PC 주파수 리더인 5.5GHz Intel Core i9-12900KS 와 일치합니다 . 당연히 주의 사항이 있습니다. AMD는 칩이 단일 코어에서 피크 주파수에 도달할 수 있다는 것만 보장합니다. 그러나 이는 기존 Ryzen 제품군에 비해 크게 증가한 것입니다. AMD는 또한 16코어 24스레드 Core i9-12900K

에 대해 16코어 32스레드 Ryzen 7000 칩을 시연했습니다.블렌더 렌더에서 (위 앨범에 테스트 노트를 포함했습니다). Ryzen 7000 프로세서는 204초 만에 Ryzen 7000 칩의 렌더링을 완료했는데, 이는 12900K의 297초보다 31% 짧은 시간입니다. 특히 Ryzen 7000 칩은 12900K보다 33% 더 많은 스레드를 가지고 있지만 Intel의 Raptor Lake 는 32개의 스레드를 가질 것으로 예상되어 근접전이 될 것입니다.

블렌더는 AVX-512를 지원하는데, 이는 이 벤치마크에서 AMD가 인텔보다 앞서는 데 기여할 수 있습니다. 인텔은 AVX-512를 개척했지만 올바른 코어에 대한 일정 작업의 복잡성 때문에 Alder Lake 칩으로 명령을 비활성화했습니다. x86 하이브리드 아키텍처. 이제 AMD는 이를 무기고에 보유하고 있습니다.

또한 5nm 공정이 7nm 공정보다 전력 효율이 높아야 한다는 것을 알고 있지만 AM5 소켓이 제공하는 더 높은 230W는 특히 AVX 구동 워크로드 동안 전체 코어 성능을 개선하는 데 도움이 될 수 있습니다. (142W PPT 제한은 12코어 및 16코어 Ryzen 9 5900X 및 5950X 에서 성능을 저해했습니다.모든 코어 워크로드 동안.) 광범위한 벤치마크에서 멀티 스레드 성능을 비교하는 것은 흥미로울 것입니다. 또한 더 높은 멀티 코어 부스트가 게임에 미치는 영향을 간과해서는 안 됩니다. 가벼운 스레드 게임이라도 운영 체제 및 기타 백그라운드 작업으로 인해 멀티 코어 주파수의 영향을 받으며 게임 엔진은 점점 더 멀티 스레드되고 있습니다. 시각. 사실, 우리는 부분적으로 멀티 코어 부스트 클럭에 의해 공급되는 Zen 2에서 Zen 3으로 이동하는 큰 게임 성능 향상을 보았습니다. 우리는 Raptor Lake가 12900K보다 4개의 더 많은 e-코어와 더 높은 클럭 속도를 제공할 것이라는 점을 기억해야 합니다.

AMD는 또한 Cinebench R23에서 DDR5-6000 메모리가 탑재된 이름 없는 시제품 16코어 Zen 4 Ryzen 7000 프로세서와 DDR4-3600이 탑재된 16코어 Ryzen 9 5950X를 비교하여 Ryzen 7000의 +15% 단일 스레드 성능 향상을 측정했습니다. 단일 스레드 테스트. 불행히도 AMD는 특정 벤치마크 점수를 공유하지 않았지만 이 특정 벤치마크에서 칩이 Intel의 Alder Lake에 대해 어떻게 작용할 것인지에 대한 기본적인 아이디어를 제공합니다.

벤치마크에 따르면 Intel의 Alder Lake 칩은 현재 Cinebench R23 단일 스레드 벤치마크에서 선두를 유지하고 있습니다. 또한 AMD의 Ryzen 5000 칩에 대한 단일 스레드 성능에서 전반적인 선두를 유지하고 있습니다. 아래에서 Ryzen 9 5950X에 대한 플래그십 Alder Lake Core i9-12900K와의 일대일 대결로 요약했습니다.





AMD Ryzen 5000 대 Alder Lake 단일 스레드 성능 - 백분율 대 12900K



톰의 하드웨어	Cinebench R23 단일 스레드(% - CB 표시)	전체 단일 스레드 기하학
코어 i9-12900K DDR5 — 5.2GHz	100% (1,968)	100%
라이젠 9 5950X DDR4 — 4.9GHz	83.9% (1,652)	84.9%



테스트에 따르면 Core i9-12900K는 Cinbench R23 벤치마크에서 Ryzen 9 5950X보다 약 16% 빠르며 AMD는 16코어 Ryzen 7000 모델이 5950X보다 15% 더 빠릅니다. 이는 Zen 4 칩이 이 벤치마크에서 Intel의 Alder Lake와 동등해질 가능성이 있음을 의미합니다.

또한 Cinebench R23 결과는 CPU Benchmark 계층 구조에서 순위에 사용하는 단일 스레드 성능에 대한 보다 광범위한 전체 측정과 함께 잘 추적된다는 것을 알 수 있습니다. 이 측정은 3개의 단일 스레드 테스트에서의 성능을 포함하며, Cenbench 점수와의 유사성은 Zen 4가 전체 단일 스레드 성능에서 기본적으로 Alder Lake와 일치할 수 있음을 시사합니다.

Intel의 Raptor Lake는 성능 코어(P-core)에 대해 Alder Lake에서 본 것과 동일한 Golden Cove 아키텍처와 함께 제공되지만 Intel이 성능을 향상시키기 위해 클럭 속도를 높일 것으로 예상합니다. 따라서 Ryzen 7000과 Raptor Lake 간의 단일 스레드 우위를 놓고 치열한 전투를 예상할 수 있습니다.

• 2017: Zen 1 — 14nm — +52% IPC
• 2019: Zen 2 — 7nm — +16% IPC
• 2020: Zen 3 — 7nm — +19% IPC
• 2022: Zen 4 — 5nm — +8 ~ 10% IPC

TSMC 5nm 공정은 AMD의 게임 데모에서 5.52GHz에 도달했는데 이는 매우 인상적이었지만 AMD는 Zen 3에 비해 IPC가 8~10%만 향상될 것이라고 밝혔습니다. AMD 아키텍처이지만 향상된 전력 공급은 스레드 워크로드에서 훨씬 더 큰 이점을 제공하는 데 도움이 될 수 있습니다. 또한 AMD가 최종 실리콘(Zen 1의 IPC 측정값과 같이)에 도달함에 따라 더 높은 성능 수치를 선전하는 것은 전례가 없습니다.

특히 AMD는 데모 프로세서가 "아직 특정 전력 값에 융합되지 않은 16코어 사전 생산 샘플이지만 최종 170W TDP 사양 아래에서 작동하고 있었다"고 말했습니다. 당연히 데모 프로세서가 170W 사양보다 50W를 소비했는지, 아니면 사양보다 단 1와트만 소비했는지는 알 수 없습니다.

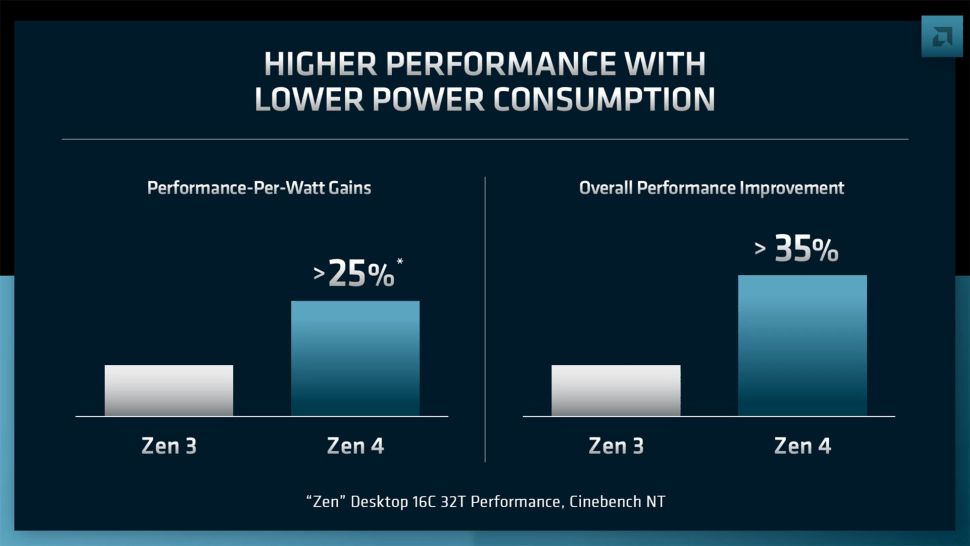

AMD는 상대적으로 길들인 IPC 개선이 Zen 4 Ryzen 7000이 테이블에 가져오는 전부가 아니라는 것을 보여주고자 합니다 . 재무 분석가의 날에서 AMD는 멀티 스레드 Cinebench 벤치마크에서 와트당 성능이 25% 이상이고 전체 성능이 35% 이상 향상되었음을 보여주는 슬라이드도 공유했습니다.

이 벤치마크는 16코어 Zen 3 Ryzen 9 5950X에 대해 16코어 32스레드 Ryzen 7000 데스크탑 PC 프로세서를 사용했습니다. 슬라이드는 게인을 시각적으로 증폭하는 0이 아닌 축을 사용하므로 약간 오해의 소지가 있으므로 염두에 두십시오. 그러나 이는 IPC, 주파수 또는 향상된 전력 공급 및 멀티 코어 부스트에서 비롯된 것인지 여부에 관계없이 인상적인 세대별 성능 향상입니다.



Zen 4 프로세서는 또한 코어당 최대 25% 더 많은 메모리 대역폭을 지원합니다. 이는 DDR5까지의 단계와 코어에 추가 대역폭을 제공하기 위한 칩의 확장된 경로 모두에서 발생하는 현저한 증가입니다. 이는 AMD가 Zen 4에 추가한 대역폭을 많이 사용하는 AVX-512 확장에 상당한 향상을 제공할 것입니다.

타사 벤치마킹에서 성능을 더 명확하게 보려면 조금 더 기다려야 합니다. 항상 그렇듯이 우리는 테스트베드의 소켓에 칩을 끼울 때까지 실제 생활에서 무엇을 보게 될지 알 수 없습니다.



AMD ZEN 4 RYZEN 7000 전력 소비

AMD는 원래 소켓 AM5에 170W PPT(패키지 전력 추적) 제한이 있다고 밝혔습니다. 그러나 AMD는 나중에 공유한 원래 번호에 오류가 있음을 분명히 했습니다 . 대신 Ryzen 7000과 같은 AM5 소켓용으로 설계된 일부 프로세서의 경우 170W TDP가 표시되며, 이는 Ryzen 5000 프로세서의 현재 105W TDP 제한보다 크게 증가한 것입니다.

또한 AM5 소켓의 최대 전력 소비(PPT)는 실제로 230W입니다. 이는 이전 세대 Ryzen 5000의 142W 제한보다 크게 증가한 수치입니다.

전반적으로 증가는 AMD의 현재 플래그십보다 65W TDP 및 88W PPT 증가를 나타냅니다.



또한 모든 Ryzen 9 모델에는 170W TDP 가 제공되므로 PPT는 230W라는 것을 알게 되었습니다. 또한 악명 높은 ' 기가바이트 누출 '에서 공개된 정보는 AMD가 전체 Zen 4 라인업에 걸쳐  45, 65, 95, 105, 120 및 170W 전력 범위를 가질 것임을 나타냅니다.





최고의 Zen 4 Ryzen 7000 TDP 및 PPT



톰의 하드웨어	AM4 - 젠 1, 2, 3	AM5 - Zen 4, 미래	+/- %
TDP - 열 설계 전력	105W	170W	+61% | +65W
PPT - 패키지 전력 추적(피크)	142W	230W	+62% | +88W



이 증가된 전력 공급은 Ryzen 7000이 Intel의 Alder Lake Core i9-12900K를 스래싱하는 것을 보여준 Computex 동안 회사가 시연한 Blender 벤치마크와 같이 스레드가 많은 워크로드에서 Ryzen 프로세서에 도움이 될 것입니다. 증가된 170W TDP는 또한 극단적인 사용자를 위한 170W TDP가 포함된 12코어 및 16코어 Ryzen 7000 칩을 볼 수 있고 105W 12 및 16코어 모델은 더 많은 주류 사용을 위해 슬롯을 제공할 수 있다는 것을 의미합니다.

TDP와 PPT를 높이면 AMD가 특히 많은 멀티 스레드 워크로드 동안 코어 수가 많은 모델에 대해 더 많은 성능을 제공하는 데 도움이 됩니다. 많은 경우에 AMD의 이전 142W 제한은 이전 세대 AM4 소켓의 성능을 억제했으므로 추가 88W 전력은 최신 12코어 및 16코어 모델에 특히 도움이 될 것입니다. 상쇄하는 데 도움이 될 수 있습니다.AMD의 소비자 지향 Threadripper HEDT 플랫폼의 종말 - 이 회사는 최근 모든 비 Pro Threadripper 칩을 폐기한다고 발표하여 나머지 모델의 가격을 매니아의 손이 닿지 않는 곳에 두었습니다. PCIe 5.0 지원(아래 참조)이 있는 고급 X670E 마더보드와 결합된 고급 하이 코어 카운트 Ryzen 7000 모델은 아마도 그 틈새를 채울 것입니다.

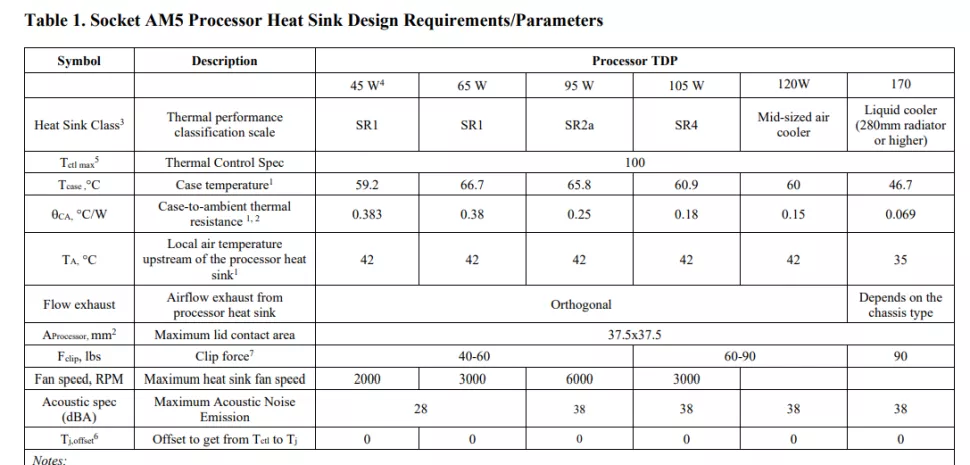

또한 AMD는 AM5 소켓에 들어가는 칩에 대해 표준 TDP 및 PPT 계산을 사용하도록 지정했습니다. TDP에 1.35를 곱하면 칩(PPT)의 최대 전력 소비를 계산할 수 있습니다.

AMD ZEN 4 RYZEN 7000 아키텍처

AMD는 Zen 4 마이크로아키텍처에 대한 몇 가지 귀중한 세부 정보를 공유했지만 AMD는 또한 Zen 4의 경우 코어당 L2 캐시를 1MB로 두 배로 늘려 CPU 코어에 워크로드를 위한 더 큰 니어 메모리를 제공한다는 것을 알고 있습니다. AMD는 L2 캐시를 너무 많이 사용하면 대기 시간이 늘어나고 다이 영역을 갉아먹기 때문에 적절한 양의 L2 캐시를 찾기 위해 설계의 균형을 맞춰야 한다고 말합니다.

인텔 칩을 사용하면 더 큰 L2 캐시가 주로 데이터 센터 워크로드에 도움이 되는 것을 확인했습니다. 더 큰 L2 캐시는 일반적으로 L3 캐시 액세스를 줄여(이 경우 이론적으로 40%까지) 패브릭의 경합을 줄여 단일 스레드 작업을 크게 향상시키는 것과는 반대로 모든 코어 워크로드에서 더 나은 확장성과 성능을 가능하게 합니다. 그것은 기회가 있다는 것을 의미합니다 Zen 4'대부분의 데스크탑 PC 응용 프로그램보다 서버 칩이 더 많습니다. 그러나 AMD가 게임 및 데스크탑 PC 애플리케이션과 같은 다른 유형의 작업에 대한 이점을 추출하지 않을 것이라는 말은 아닙니다. 적중률이 증가하면 IPC를 개선하는 데 도움이 됩니다.



위의 트윗을 확장하면 125.66mm^2로 예측된 ​​새로운 6nm I/O 다이(IOD)의 다이 크기에 대한 칩 탐정 @Locuza_의 추정치 중 일부가 드러났습니다. 라이젠 5000 칩.

또한 Zen 4 컴퓨트 다이(CCD)는 Ryzen 5000 프로세서의 83.74mm^2 다이보다 약간 작은 72.23mm^2로 측정됩니다. Ryzen 5000의 7nm 공정에 비해 Ryzen 7000의 N5 공정이 훨씬 더 밀도가 높다는 점을 감안할 때 더 작은 다이에는 여전히 더 많은 트랜지스터가 있습니다. 이것은 Zen 3 CCD의 415억 개 트랜지스터와 비교하여 Zen 4 CCD의 ~557억 개 트랜지스터에서 예측됩니다(Zen 4의 경우 34% 증가).



AMD Zen Core 및 CCD 코드네임



AMD 코드네임(모두 확인되지 않음)	핵심	CCD(코어 컴퓨팅 다이)
젠 2	발할라	아스펜 고원
젠 3	대뇌	브레켄리지
젠 4	페르세포네	듀랑고
젠 5	니르바나	엘도라

AMD ZEN 4 RYZEN 7000 프로세서 및 AM5 소켓











(이미지 크레디트: Twitter를 통한 @ExecuFix )





(이미지 크레디트: AMD )





(이미지 크레디트: AMD )

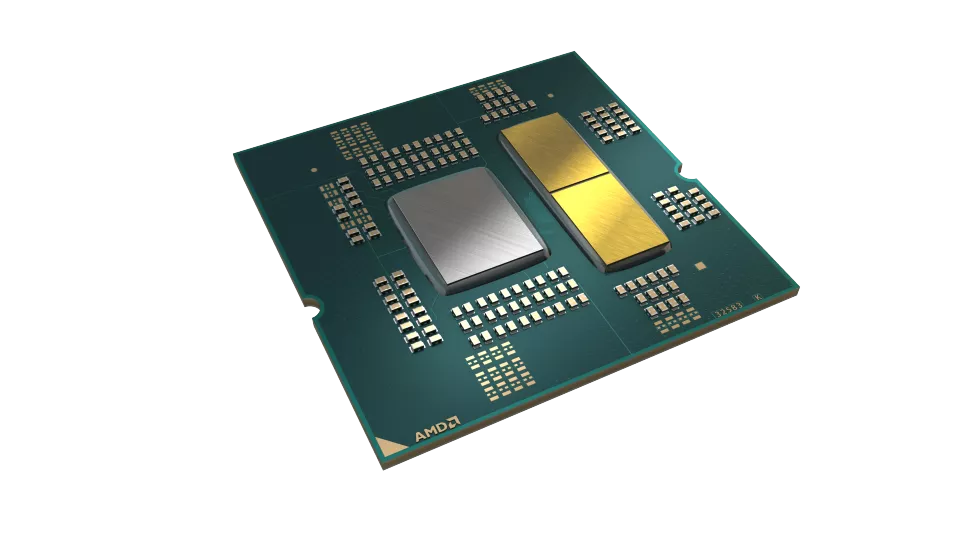

Ryzen 7000 패키지의 상단은 PCB 전체에 퍼져 있는 완전한 커패시터로 바쁜 것처럼 보입니다. 이렇게 하면 Intel 프로세서의 LGA 패드 사이에 퍼져 있는 대형 커패시터 어레이와 같이 소켓을 향하는 커패시터가 필요하지 않습니다. 따라서 칩의 바닥은 LGA 패드 어레이만 수용하기 위해 비워져 있습니다. ( @ExecuFix 의 Ryzen 7000 패드 이미지 - AMD의 공식이 아닙니다.)

Ryzen의 커패시터 배열은 멋진 방열판을 필요로 합니다. 회사는 열 문제로 인해 커패시터를 IHS 아래에 둘 수 없었지만 AMD가 칩에 세 번째 다이를 추가할 가능성도 제거할 수 있습니다. AMD는 이전 세대 Ryzen 5000 시리즈와 마찬가지로 Zen 4 칩이 출시 시 16코어 32스레드가 될 것이라고 말했습니다. AMD는 AM5가 AM4에서 본 것과 유사하게 수명이 긴 소켓이 될 것이라고 밝혔으므로 향후 Ryzen의 최신 세대에서 이 소켓에서 더 많은 코어 수를 볼 수 있을 것입니다.

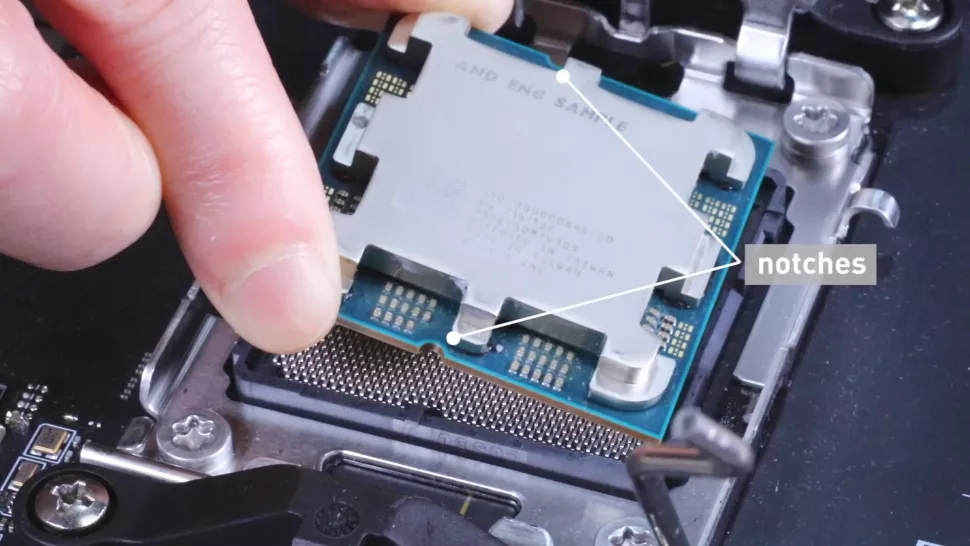

마더보드 공급업체 는 Ryzen 7000 프로세서의 비디오를 공유했습니다.새 AM5 소켓에 삽입되었지만 비디오는 제거되었습니다. 운 좋게도 우리는 그들이 비디오를 내리기 전에 스크린샷을 몇 장 찍었습니다. 이 새로운 소켓은 AMD의 큰 변화를 의미합니다. 회사는 수명이 긴 PGA(Pin Grid Array) AM4 소켓에서 LGA(Land Grid Array) AM5 레이아웃으로 이동하고 있습니다. 완전히 다른 LGA1718 소켓 인터페이스(1718핀)에도 불구하고 AM5 소켓은 여전히 ​​AM4 쿨러를 지원합니다. AM5 소켓 크기는 40x40mm이고 Ryzen 7000 칩은 이전 세대 모델과 동일한 길이, 너비, Z 높이, 패키지 크기 및 소켓 유지 패턴을 고수하여 AM4 쿨러에 대한 후방 지원을 가능하게 합니다. 흥미로운 점은 인텔의 LGA 1700 소켓이 AM5 소켓보다 핀 밀도가 높다는 점입니다. 저것' 부분적으로는 Intel의 소켓 중앙에 칩 바닥의 커패시터를 수용할 수 있는 큰 빈 공간이 있기 때문입니다. 이와 대조적으로 AMD는 모든 커패시터를 PCB 위에 배치하여 소켓 면적을 최대화했습니다.

흥미롭게도 Ryzen 7000 IHS는 칩이 대만에서 제조 및 보급된 반면 Ryzen 5000 칩은 대만에서 보급되었지만 미국에서 제조되었다고 말합니다.

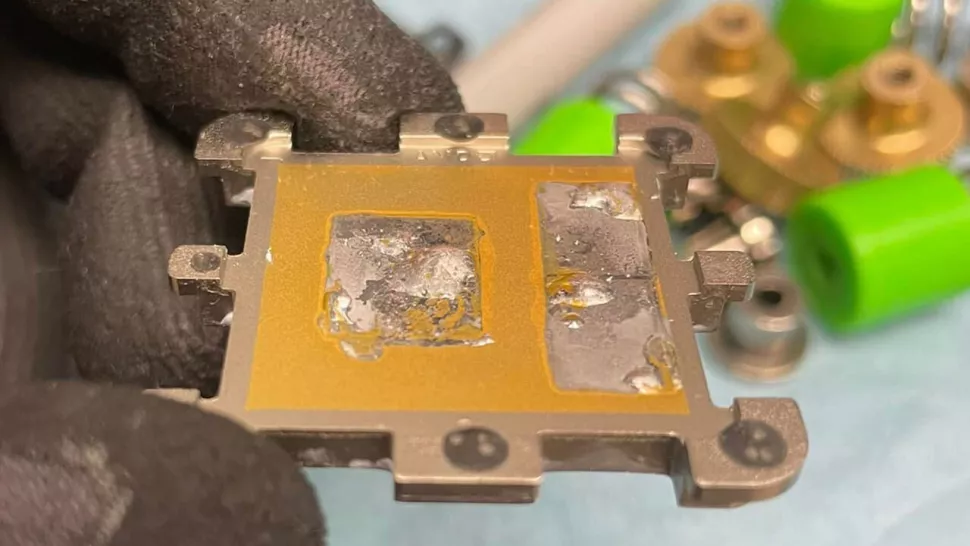

익명의 포스터가 Facebook 그룹에 공유 한 Ryzen 7000의 통합 방열판(IHS)의 밑면 이미지 도 나타났습니다. AMD가 Zen 4 Ryzen 7000 프로세서와 함께 TIM( 솔더 열 인터페이스 재료 ) 을 계속 사용할 것과 같이 이미지에서 실제로 칩에 대해 꽤 많이 배웁니다 . IHS는 또한 매우 두꺼워 열 분산에 도움이 되어 냉각 요구 사항을 완화합니다.

또한 8개의 '암'에 있는 각 장착 지점에 접착제가 있는 것을 볼 수 있습니다. 이는 Ryzen 5000 칩을 사용한 AMD의 만능 접근 방식에서 출발한 것입니다. 2개의 컴퓨팅 다이는 히트 스프레더의 한쪽 가장자리에 있습니다. 보시다시피, AMD가 다이 배치를 크게 변경하지 않는 한 패키지 내부에 세 번째 다이를 위한 공간이 없습니다.

마지막으로 PCB 상단의 표면 실장 장치(SMD)를 위한 공간을 만드는 컷아웃을 명확하게 볼 수 있습니다(대부분 커패시터임). 이러한 상단을 향한 SMD는 확실히 delidding에 상당한 위험을 추가하지만 AMD가 솔더 TIM을 사용한다는 점을 감안할 때 어쨌든 제한적인 매력이 있습니다. 설계는 과도한 열 페이스트 가 커패시터에 압착 될 위험이 있지만 비전도성 열 페이스트에서는 문제가 되지 않습니다. 전도성 페이스트를 사용하는 경우 방열판에 가장 가까운 노출된 커패시터 위에 투명한 매니큐어와 같은 밀봉제를 사용하는 것이 가장 안전할 수 있습니다.



위의 트윗을 확장하면 소켓에 잘못된 설치를 방지하는 프로세서에 새겨진 정렬 키를 명확하게 볼 수 있습니다. 트윗 스레드를 확장하여 소켓 및 Ryzen 7000 프로세서의 추가 이미지를 볼 수도 있습니다.

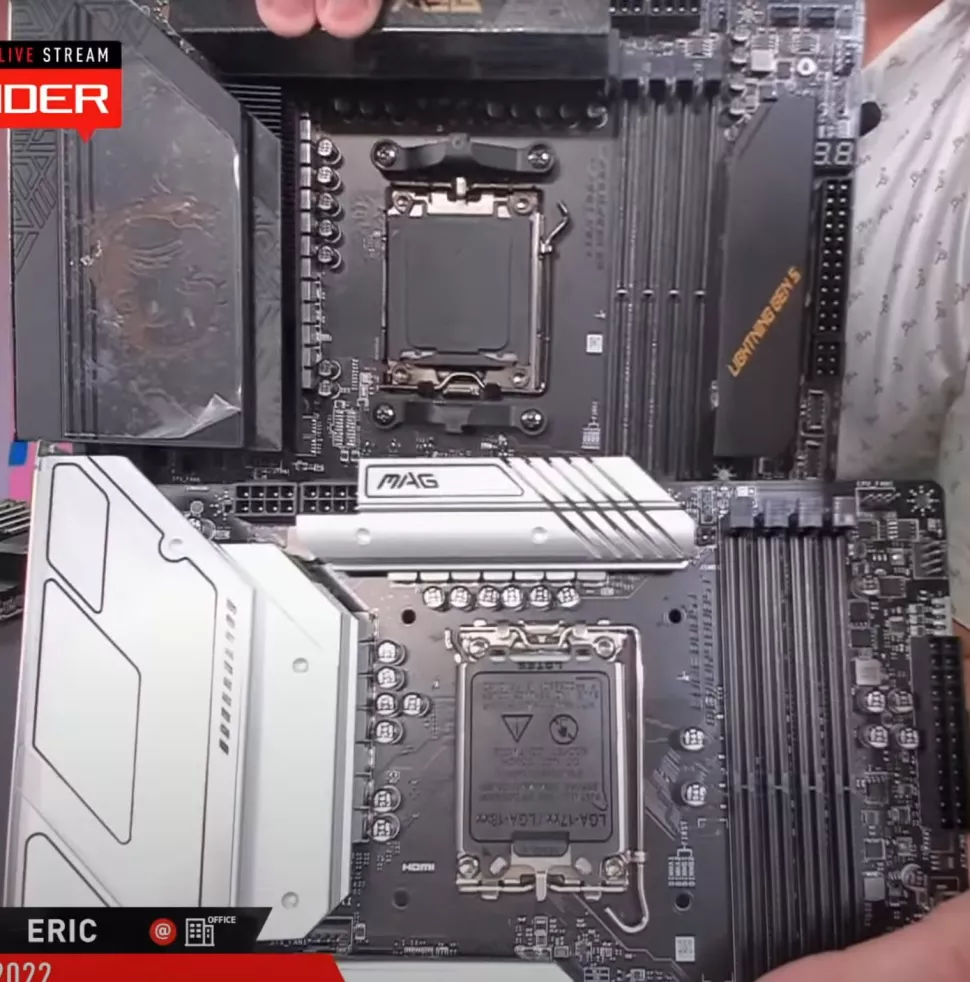

위에서 AM5 백플레이트 및 개방형 소켓과 함께 Intel의 소켓 LGA 1700과 비교한 AM5 소켓을 볼 수 있습니다. 모두 MSI 라이브 스트림 덕분입니다. AM5는 Lotes와 Foxconn 장착 하드웨어를 모두 사용합니다. Igor's Lab 에서 제공한 자세한 AM5 다이어그램 도 위의 앨범에 있습니다



AM5 소켓이 있는 AMD ZEN 4 RYZEN 7000 600 시리즈: X670E EXTREME, X670 및 B650 마더보드





AM5 소켓이 있는 AMD Zen 4 Ryzen 7000 600 시리즈: X670E Extreme, X670 및 B650 마더보드





AMD의 소켓 AM4는 5개의 CPU 세대, 4개의 아키텍처, 4개의 프로세스 노드, 125개 이상의 프로세서 및 500개 이상의 마더보드 디자인에 걸쳐 5년 동안 사용되었습니다. 이 모든 것은 Ryzen보다 먼저 등장한 낮은 A-Series 'Carrizo' 칩에서 시작되었으므로 새로운 소켓인 AM5가 필요할 때입니다. 이는 새로운 마더보드 시리즈를 의미하기도 합니다.

Raphael 프로세서는 PCIe 5.0 및 DDR5 인터페이스를 지원하는 새로운 AM5 소켓에 장착되며 연결성 측면에서 Alder Lake와 일치합니다. 소켓 AM5 마더보드는 최대 24개의 PCIe 5.0 레인을 사용자에게 제공하며, 이는 업계에서 가장 많은 PCIe 5.0 레인을 소켓에서 직접 제공하며 추가로 4개의 PCIe 5.0 레인을 활용하여 칩셋에 연결합니다(저가 마더보드는 칩셋에 대한 PCIe 4.0 연결, AMD는 최근 Ryzen 7000에 대한 인터페이스를 인증했습니다. 새로운 600 시리즈 칩셋은 모두 팬이 없습니다.

칩셋은 또한 DBS 및 BlueTooth LE 5.2가 포함된 Wi-Fi 6E 지원과 함께 최대 20Gbps 및 Type-C의 SuperSpeed ​​USB 포트를 최대 14개까지 지원합니다. AMD는 또한 최근 에 Ryzen 플랫폼에 USB 4 지원을 추가했습니다., 그래서 그것도 지원됩니다. AMD는 지정하지 않았지만 Wi-Fi 6E 지원은 MediaTek (일부 MSI 보드, 예를 들어 RZ616 사용) 과 함께 회사 이니셔티브에서 분리된 칩으로 제공됩니다. Ryzen 7000 칩은 또한 마더보드에서 더 많은 전력 위상을 지원하고 더 빠른 전압 응답을 가능하게 하는 SVI3 전력 인프라를 갖추고 있습니다.

X670E '익스트림' 칩셋은 2개의 그래픽 슬롯과 1개의 M.2 NVMe SSD 포트에 대해 PCIe 5.0을 지원합니다. 이 칩셋은 AMD의 표준 라인업보다 새로운 계층을 개척하여 극도의 오버클럭 가능성과 연결성을 목표로 하는 마더보드용으로 설계되었습니다. 일부 Ryzen 7000 칩에 지원되는 더 높은 170W TDP와 함께 이 플랫폼은 매니아급 장비를 위한 준 스레드리퍼 대체품으로 사용될 가능성이 높습니다.

X670 칩셋은 '표준' 하이엔드 마더보드에 전력을 공급하며 다양한 PCIe 지원을 통해 다양한 맛으로 제공됩니다. M.2 포트는 PCIe 5.0 인터페이스를 지원하지만 첫 번째 그래픽 슬롯은 최대 PCIe 4.0 또는 PCIe 5.0을 지원할 수 있으며 이는 마더보드에 따라 다릅니다. 이것은 PCIe 4.0 X670 마더보드의 저렴한 하위 계층을 제공하므로 매니아는 PCIe 5.0과 관련된 추가 비용을 지불하지 않아도 됩니다.

B650 칩셋은 단일 NVMe 포트에 대해 PCIe 5.0을 지원하지만 그래픽 슬롯에는 PCIe 4.0만 지원합니다. 이 칩셋은 오버클러킹도 지원하지만 평소와 같이 더 비싼 보드에서처럼 강력한 전원 조절 장치를 찾지 못할 것입니다. (오버클러킹에 대한 자세한 내용은 CPU 오버클럭 방법 가이드를 참조하십시오.) PCIe 5.0을 지원하는 B650E 시리즈 마더보드의 상위 계층 라인업에 대한 보고서도 있지만 아직 공식적으로 확인되지 않았습니다. 당연히 B 시리즈 AMD 보드에 프리미엄 가격이 책정됩니다.

소켓 AM5 마더보드는 Ryzen 7000 프로세서의 6nm I/O 다이에 탑재된 RDNA 2 그래픽 엔진으로 구동되는 HDMI 2.1 FRL(Fixed Rate Link) 및 Displayport 1.4 HBR3(High Bit Rate 3) 출력을 통해 최대 4개의 디스플레이 출력을 지원합니다.

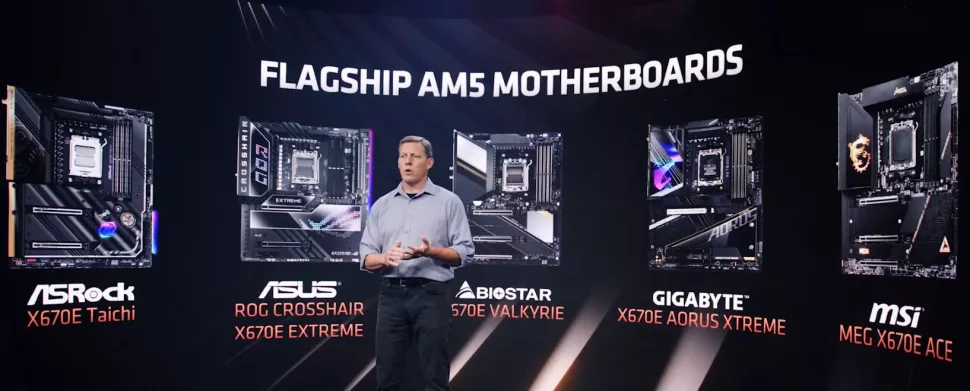

이제 MSI, ASRock, ASUS, Gigabyte 및 Biostar에서 제공하는 곧 출시될 플래그십 X670E 마더보드 5개를 확인했습니다.

AMD는 아직 듀얼 칩셋 정렬을 명확히 하지 않았지만 최근 유출된 MSI X670E 마더보드 및 ASUS Prime X670-P Wi-Fi 마더보드 사진을 통해 이전에 발견 한 많은 세부 사항이 확인 되었습니다 . 우리 소스에 따르면 AMD의 메인스트림 B650 플랫폼은 PCIe 4.0 x4 연결을 통해 Ryzen 7000 CPU에 연결되는 단일 칩셋 칩과 함께 제공됩니다. 그러나 우리가 본 문서에 따르면 PCIe 5.0 연결은 일부 AM5 프로세서에서 사용할 수 있습니다.

한편, 열광적인 X670 플랫폼은 이러한 ASMedia 칩 중 2개를 사용하여(우리 소스는 칩이 동일하며 노스/사우스 브리지 유형 배열이 아닌 것으로 확인) 이러한 연결 옵션을 효과적으로 두 배로 만듭니다. 또한 이러한 칩셋은 함께 데이지 체인 방식으로 연결되어 있습니다. 이는 X 시리즈 및 B 시리즈 마더보드에 서로 다른 칩을 사용하는 현재 500 시리즈 마더보드에 대한 AMD의 접근 방식과 대조됩니다. 새로운 접근 방식은 분명히 비용 및 설계 유연성 이점을 제공할 것입니다.



600 시리즈 칩셋(코드명 Promontory 21 - PROM21)에 대한 또 다른 보고서는 우리의 연구 결과를 뒷받침하고 600 시리즈 칩셋 설계의 전력 및 비용 절감 기능에 대한 더 많은 통찰력을 제공했습니다. 칩셋은 40mm^2(19x19mm) 로 추정 됩니다. 위의 트윗을 확장하면 AMD의 새로운 칩렛 기반 칩셋 접근 방식에 대한 또 다른 흥미로운 경고를 볼 수 있습니다. 마더보드 공급업체는 칩셋을 다양한 방향으로 배치할 수 있습니다. 또한 팬아웃 연결을 위해 두 칩셋 사이 에 PCIe 스위치가 있는 것으로 보이는 또 다른 구현을 보았 으므로 여러 가지 다른 기술을 보게 될 가능성이 있습니다.

마지막으로 AMD는 AM5 소켓이 DDR5 메모리만 지원할 것임을 확인했습니다. 회사는 DDR5가 비용을 정당화하기 위해 추가 성능을 제공하지만 가격을 면밀히 관찰해야 한다고 말합니다. 우리가 보고한 바와 같이 DDR5는 온보드 전원 관리 IC(PMIC) 및 VRM이 포함된 1세대 메인스트림 메모리를 표시하기 때문에 DDR5가 DDR4보다 계속 비싸고 있습니다. 불행히도 전염병으로 인해 지속적으로 부족했지만 다행히도 PMIC 및 VRM 공급이 개선되면서 DDR5 가격이 하락했습니다 . 불행히도 DDR5는 동급 DDR4 키트보다 여전히 비쌉니다.

그러나 DDR5의 더 복잡한 전원 회로 및 설계는 이러한 모듈이 DDR4보다 계속 프리미엄을 차지할 것임을 의미합니다. DDR5에는 저장 데이터용 ECC 메커니즘도 내장되어 있어 DDR4와 동일한 메모리 용량을 제공하기 위해 추가 다이가 필요합니다. 이것은 DDR5가 공급에 관계없이 DDR4보다 더 비싸다는 것을 의미합니다.  또한 칩에 있는 오디오 보조 프로세서(ACP)를 활성화하기 위해 Linux에 오디오 드라이버 코드가 제출된

것을 보았습니다 . 이 패치는 다소 늦게 나왔으므로 칩이 처음 시장에 출시될 때 Linux에서 Ryzen 7000 칩에 대한 기본 오디오 지원이 없을 수 있지만 곧 수정될 것입니다.



AMD ZEN 4 RYZEN 7000 가격

AMD는 아직 Ryzen 7000 제품 스택에 대한 사양을 공유하지 않았으므로 당연히 가격이 어떻게 책정될지 모릅니다. 그러나 TSMC의 5nm 공정이 이 생산 단계의 7nm 공정보다 훨씬 더 비싸다는 소문이 돌고 있다는 점은 주목할 만합니다. 6nm I/O 다이는 또한 AMD가 Ryzen 5000 시리즈와 함께 사용한 12nm I/O 다이에 비해 비용이 추가될 것으로 예상됩니다.

하지만 구매하는 칩의 가격이 항상 중요한 것은 아닙니다. X670 및 B650 AM5 플랫폼은 DDR5 메모리만 지원하며, 이는 AMD의 곧 출시될 Zen 4 프로세서를 기반으로 구축된 플랫폼에 가격 영향을 미칩니다. 가격 차이는 시간이 지남에 따라 줄어들겠지만 DDR5는 공급에 관계없이 DDR4보다 여전히 더 비쌀 것입니다. 즉, Intel의 Raptor Lake 는 쉽게 사용할 수 있는 DDR4 플랫폼과 함께 플랫폼 가격 이점을 가질 수 있으며, 이는 제품 스택의 중급 및 저가형에서 성과를 낼 수 있습니다. AMD는 더 저렴한 PCIe 4.0 전용 X670 마더보드가 있는 카운터를 가지고 있지만 이러한 보드가 시장에 출시되면 어떻게 될지 지켜봐야 합니다.

이러한 모든 요인으로 인해 최소한 소켓 AM5용으로 최초의 Zen 4 'Raphael' Ryzen 7000 칩을 사용하여 경쟁 Intel Raptor Lake 플랫폼에 비해 추가 현금을 벌어야 할 수도 있습니다. 결과적으로 AMD의 Ryzen 5000  프로세서  에 대한 고가 데뷔에서 보았듯이  (AMD 는 1년 반 후에 마침내 저가형 Zen 3 칩을 출시했습니다 ) AMD의 첫 번째 Ryzen 7000에 대해 프리미엄을 지불할 것으로 기대할 수 있습니다. 플랫폼이 올해 말에 도착할 때.

그러나 열린 질문이 있습니다. AMD가 이전 AM4 마더보드에 Zen 4 디자인을 가져올까요? 가까운 장래에 이런 일이 일어날 것이라는 구체적인 징후는 본 적이 없으며 AM5 Ryzen 7000 칩의 전체 영역이 출시되기 전까지는 확실히 말이 되지 않을 것입니다. 출시도 하기 전에 프리미엄 제품을 AM4 Zen 4 Ryzen 7000 모델이 나중에 나오나요? 시간이 말해 줄거야.

5nm Zen 4 Raphael Ryzen 7000 칩과 함께 제공되는 600 시리즈 칩셋이 2022년 가을 시장에 출시될 예정입니다. 출시가 가까워지므로 이 기사에 정기적으로 추가할 업데이트를 다시 확인하세요.
